Sécurité en plomberie : Comprendre et installer le raccordement diélectrique pour chauffe-eau

Un chauffe-eau peut fonctionner parfaitement le jour de sa pose tout en cacher une faiblesse au niveau de ses raccordements. Lorsque des tubes en cuivre rejoignent directement les sorties métalliques d’un ballon, l’eau crée les conditions d’une réaction lente entre métaux différents. Cette corrosion galvanique ne fait pas de bruit. Elle commence parfois par une trace brunâtre, puis un suintement, avant de fragiliser un filetage ou une tubulure.

Le raccord diélectrique apporte une réponse simple à ce risque. Cette petite pièce isolante sépare électriquement les matériaux incompatibles et protège les zones les plus sensibles du chauffe-eau. Son installation demande peu de matériel, mais elle impose de comprendre le réseau existant, l’emplacement du groupe de sécurité et l’ordre exact des raccords. Dans une rénovation maison, ce détail évite des travaux logement inutiles et participe à la durabilité réelle de l’équipement.

En bref

• Le raccord diélectrique limite la corrosion galvanique entre l’acier du ballon et une canalisation en cuivre.
• La sortie d’eau chaude est le raccordement prioritaire, généralement repéré par une collerette rouge.
• Sur une installation en cuivre des deux côtés, deux raccords diélectriques sont le choix le plus protecteur.
• Le raccord côté eau froide se place directement sur l’entrée bleue, avant le groupe de sécurité.
• Une pose soignée exige des joints propres, un serrage mesuré et une remise sous tension uniquement après remplissage total de la cuve.

Raccord diélectrique de chauffe-eau : comprendre la corrosion galvanique

Le raccord diélectrique, aussi appelé raccord isolant, est une pièce de plomberie conçue pour interrompre le contact électrique entre deux métaux différents. Il ressemble à un raccord fileté classique, mais il contient une bague isolante en polymère, souvent en nylon ou en matière technique résistante à la chaleur. Cette séparation paraît modeste. Pourtant, elle protège directement les raccords du ballon d’eau chaude.

Le problème apparaît surtout dans les logements équipés de tuyaux en cuivre. Le cuivre reste très présent dans les maisons anciennes, les appartements rénovés et les réseaux réalisés avant la généralisation du PER ou du multicouche. Lorsqu’il est vissé directement sur une sortie de chauffe-eau en acier, les deux matériaux forment un couple électrochimique. L’eau contenue dans le réseau devient alors un conducteur entre ces deux métaux.

Le mécanisme est comparable à une pile miniature. Une faible circulation électrique se crée, sans lien avec une panne du tableau ou une mauvaise mise à la terre. Le métal le plus vulnérable se dégrade progressivement. Sur un ballon, les premiers points touchés sont souvent les filetages, les embouts de cuve et les zones de jonction. Ce n’est donc pas une corrosion visible sur toute la surface de l’appareil, mais une attaque localisée là où une fuite peut devenir coûteuse.

Dans une maison rénovée à Nantes, Camille remplace un ancien chauffe-eau par un ballon neuf. Le groupe de sécurité est changé, les fixations murales sont solides et la cuve est correctement alimentée. Les anciens tubes cuivre sont toutefois conservés. Sans élément isolant entre ces tuyaux et les sorties métalliques du ballon, le chantier reste incomplet. Le chauffe-eau peut produire de l’eau chaude pendant plusieurs années, puis présenter une fuite prématurée à proximité d’un raccord pourtant correctement serré.

Le raccord diélectrique ne rend pas le ballon plus performant. Il lui donne simplement de meilleures conditions pour atteindre sa durée de vie normale. Un chauffe-eau bien choisi peut souvent rester en service autour de dix à douze ans, parfois davantage selon la qualité de l’eau, l’usage et l’entretien. À l’inverse, une corrosion accélérée peut écourter ce cycle et imposer un remplacement avant que la cuve ne soit réellement en fin de parcours.

Cette protection mérite une attention particulière dans les logements où le ballon est installé dans un placard, une buanderie, un faux plafond ou un volume difficilement accessible. Une humidité discrète peut rester invisible longtemps. Elle finit parfois par détériorer un meuble, un doublage, un sol stratifié ou le plafond du voisin dans un immeuble. Pour mieux identifier les signes d’alerte et les actions utiles, il est pertinent de consulter ce guide sur les fuites de chauffe-eau et leurs causes.

La corrosion galvanique ne doit pas être confondue avec le calcaire. Le tartre se forme à cause des minéraux présents dans l’eau, notamment lorsque l’eau est dure. Il peut encrasser une résistance, réduire le volume utile de la cuve et augmenter la consommation d’énergie habitation. Le raccord isolant agit sur un autre sujet : la réaction entre métaux différents. Une installation durable consiste à traiter chaque cause avec l’équipement adapté, sans croire qu’une seule pièce règle tous les problèmes.

Avant de commander un raccord, il faut donc observer les deux liaisons du chauffe-eau : arrivée d’eau froide et départ d’eau chaude. Cette vérification simple évite de reproduire un montage standard sur une plomberie qui ne l’est pas. En plomberie, le bon accessoire dépend toujours des matériaux réellement présents sur place.

Un ou deux raccords diélectriques sur un chauffe-eau : choisir selon le réseau

La question revient souvent au moment d’installer un ballon neuf : faut-il poser un seul raccord diélectrique ou en installer deux ? Il n’existe pas de réponse automatique valable pour tous les logements. Le choix dépend d’abord du matériau qui relie le chauffe-eau au réseau d’eau froide et au réseau d’eau chaude.

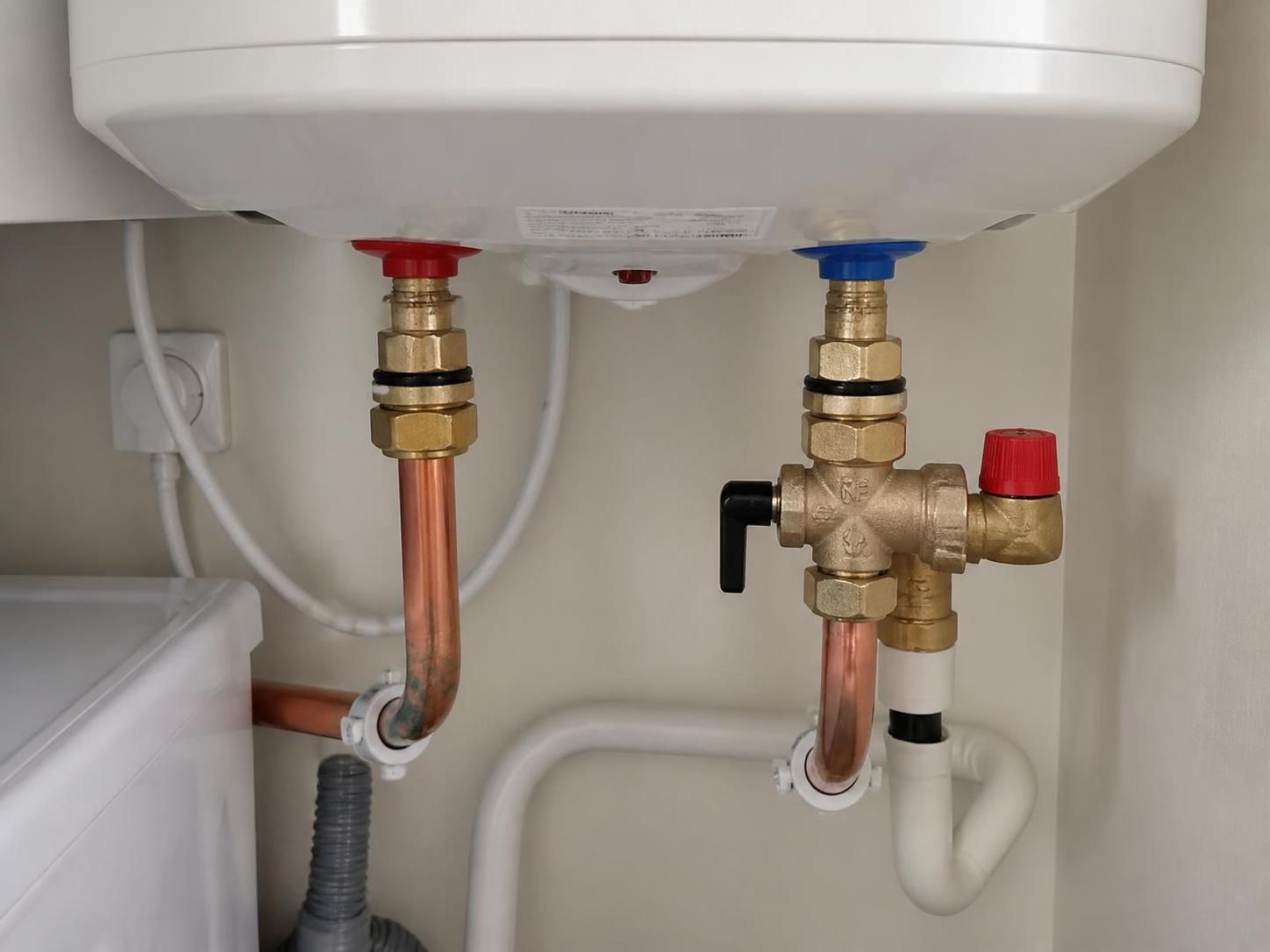

La sortie d’eau chaude est le point prioritaire. Elle est en général identifiée par une collerette rouge sur l’appareil. C’est de ce côté que se raccorde la distribution vers les robinets, douches et éviers. Dans de nombreux logements, cette distribution est encore en cuivre. Un raccord diélectrique entre la sortie du ballon et le tube cuivre limite alors la continuité électrique entre l’acier de la cuve et le réseau.

Lorsque l’arrivée d’eau froide est également en cuivre, la protection doit être étudiée sur cette seconde liaison. Le raccord isolant se visse directement sur l’entrée bleue du chauffe-eau. Le groupe de sécurité est ensuite monté sur ce raccord. Cet ordre est important : si le raccord est placé après le groupe de sécurité, la partie métallique située entre la cuve et ce groupe reste en contact avec le ballon. Une zone reste donc exposée inutilement.

Dans une installation intégralement en cuivre, deux raccords représentent généralement la solution la plus cohérente. Le coût matériel reste faible face au prix d’un chauffe-eau, d’un déplacement de plombier ou d’un dégât des eaux. Ce choix ne relève pas d’un excès de précaution : il traite les deux points où la cuve peut être en contact avec un métal différent.

Le PER et le multicouche demandent une lecture plus fine. Le PER est un tube plastique souple, naturellement isolant. Le multicouche associe plusieurs couches, dont une couche métallique interne, mais ses raccordements et ses portions visibles peuvent introduire des configurations variées. Un chauffe-eau relié par des tronçons en plastique n’a pas la même exposition qu’un ballon directement raccordé à deux tubes cuivre rigides. Il faut regarder les raccords proches de l’appareil, et non se fier uniquement au matériau annoncé pour le reste du réseau.

Le groupe de sécurité mérite aussi une attention particulière. Il protège le ballon contre les surpressions liées à la chauffe et permet la vidange. Sa présence est indispensable sur l’arrivée froide. Certains modèles sont en inox, d’autres contiennent plusieurs matériaux. Il ne faut pas confondre son rôle hydraulique avec celui du raccord diélectrique. Le groupe de sécurité évacue l’excès de pression. Le raccord isolant protège les assemblages contre une réaction électrochimique.

Un mitigeur thermostatique ne modifie pas non plus la décision. Cet équipement limite les risques de brûlure en mélangeant eau chaude et eau froide avant leur arrivée aux points de puisage. Il améliore la sécurité sanitaire, surtout dans une salle de bains familiale, mais il ne remplace jamais l’isolation entre matériaux. Un choix fiable se fonde sur le réseau, pas sur les accessoires installés plus loin dans la maison.

Avant d’acheter, une inspection visuelle suffit souvent. Le cuivre présente une teinte rouge-orangé. Le PER est souvent souple et gainé. Le multicouche est fréquemment blanc, gris ou recouvert d’une gaine. L’acier galvanisé a un aspect gris métallique. En cas de doute, une photo nette des raccordements envoyée à un plombier chauffagiste évite une commande inadaptée.

Cette étape de diagnostic prépare la pose elle-même. Une fois le nombre de raccords défini et les diamètres vérifiés, le montage devient plus simple, plus lisible et moins risqué. Isoler les bonnes liaisons vaut mieux que multiplier les pièces sans comprendre leur fonction.

Installer un raccord diélectrique de chauffe-eau sans compromettre l’étanchéité

Installer un raccord diélectrique ne demande pas un atelier complet, mais la méthode compte davantage que la force. Une pose précipitée peut écraser un joint, endommager la bague isolante ou créer un suintement difficile à repérer. Le premier impératif concerne la sécurité électrique : le chauffe-eau doit être coupé au tableau avant toute intervention.

Un ballon ne doit jamais être mis sous tension tant que sa cuve n’est pas entièrement remplie. Une résistance électrique qui chauffe à sec peut être détériorée très rapidement. Cette règle reste valable lors d’une pose neuve, d’un remplacement d’appareil ou d’une réparation après vidange. Il faut donc séparer clairement le travail hydraulique du rétablissement électrique.

Préparer le chantier avant de visser les raccords

La préparation commence par la fermeture de l’arrivée d’eau générale ou de la vanne qui alimente directement le chauffe-eau. Ouvrir ensuite un robinet d’eau chaude permet de relâcher la pression présente dans le circuit. Sur un ballon déjà en service, une vidange partielle ou complète peut être nécessaire selon la pièce à remplacer.

Les filetages doivent être propres. Une ancienne filasse durcie, des résidus de ruban PTFE, de la rouille ou des dépôts calcaires empêchent un bon assemblage. Nettoyer ne signifie pas attaquer le métal avec excès. Une brosse adaptée et un chiffon suffisent souvent. L’objectif est d’obtenir une portée saine, sans matière ancienne qui gênerait le joint ou fausserait le serrage.

1. Couper l’alimentation électrique du chauffe-eau au tableau.
2. Fermer l’arrivée d’eau et ouvrir un robinet d’eau chaude pour décompresser le réseau.
3. Nettoyer les filetages et vérifier le bon état de chaque joint.
4. Visser le raccord diélectrique sur l’entrée bleue si la configuration prévoit une isolation côté eau froide.
5. Monter ensuite le groupe de sécurité sur cette liaison froide.
6. Installer le raccord diélectrique sur la sortie rouge avant le raccordement au réseau d’eau chaude.
7. Remettre l’eau, purger l’air, contrôler chaque jonction, puis remettre le courant une fois la cuve pleine.

Les joints toriques jouent un rôle central. Ils doivent être présents, propres et correctement positionnés. Un joint pincé ou aplati peut provoquer une fuite malgré un serrage important. Sur les assemblages prévus avec joint plat ou joint torique, ajouter de la filasse n’améliore pas nécessairement l’étanchéité. Cela peut même empêcher la bonne mise en place de la pièce.

Filasse, pâte à joint et ruban PTFE : utiliser le bon produit

La filasse de lin, associée à une pâte adaptée à l’eau sanitaire, reste une solution efficace pour les filetages qui demandent un complément d’étanchéité. Elle supporte bien les variations de température et les cycles de chauffe. Le ruban PTFE, souvent appelé téflon, convient également à condition d’être enroulé dans le sens du vissage. Sinon, il se déroule lorsque le raccord est serré.

Le raccord diélectrique lui-même demande une vigilance particulière. Sa fonction repose sur une séparation interne entre éléments métalliques. Une pince multiprise utilisée brutalement peut déformer une partie de la pièce ou fragiliser son isolant. Une clé plate ou une clé à molette bien réglée permet d’exercer une pression régulière. Serrer fermement ne veut pas dire forcer.

Après remise en eau, les robinets d’eau chaude doivent rester ouverts quelques instants pour évacuer l’air. Le débit peut crachoter au début, ce qui est normal. En revanche, une goutte qui revient après séchage, une auréole sur le filetage ou une humidité persistante impose de reprendre le montage avant de remettre l’appareil sous tension.

Dans un appartement, cette vérification est essentielle lorsque le ballon est dissimulé au-dessus d’un meuble de cuisine ou derrière une trappe étroite. Une micro-fuite peut mettre des semaines à devenir visible. Les dégâts, eux, sont parfois immédiats dès que l’eau atteint une cloison ou un plancher. Une installation propre est sèche, accessible et contrôlée avant d’être refermée.

Raccord diélectrique ou flexible inox : comparer les solutions de liaison

Le raccord diélectrique rigide n’est pas le seul élément visible autour d’un chauffe-eau. Dans les petits espaces, les installateurs utilisent parfois des flexibles tressés en inox pour relier le ballon à la tuyauterie murale. Leur intérêt est évident : ils compensent un léger défaut d’alignement, facilitent une intervention dans un placard et évitent de reprendre toute une portion de réseau.

Cette souplesse ne doit pas faire oublier la fonction du raccord isolant. Un flexible inox n’est pas automatiquement un dispositif diélectrique. Certains modèles disposent d’un tube intérieur en matériau non conducteur, ce qui peut limiter une continuité électrique. D’autres assurent au contraire une liaison métallique complète entre leurs extrémités. Il faut donc vérifier la notice, la composition et l’usage prévu par le fabricant.

Un flexible sanitaire ne remplace pas par principe un raccord diélectrique. La protection dépend de sa conception exacte. Le choix ne peut pas se faire sur l’apparence tressée du flexible ou sur la simple mention « inox ». L’inox est un matériau intéressant pour sa résistance, mais l’ensemble du chemin entre le cuivre et l’acier doit être analysé.

Quand privilégier un raccord rigide sur le ballon

Une liaison rigide bien alignée reste souvent la solution la plus durable. Elle offre un montage net, stable et facile à comprendre lors d’une future maintenance. Le raccord diélectrique de qualité est conçu pour accompagner le chauffe-eau pendant toute sa durée d’usage. Il ne s’agit pas d’une pièce d’usure systématique, même si son remplacement lors du changement de ballon reste conseillé.

Le raccord rigide limite aussi les mouvements. Dans un local technique, un flexible mal dimensionné peut être plié, tendu ou coincé contre une paroi. Ces contraintes mécaniques fatiguent les joints. Elles compliquent également la détection d’une fuite. Un montage droit, visible et démontable simplifie toutes les opérations futures : entretien du groupe de sécurité, remplacement d’un joint, détartrage ou changement de ballon.

Le flexible garde toutefois sa place lorsque les sorties ne sont pas parfaitement face à face ou qu’un déplacement du réseau serait disproportionné. Il doit être certifié pour l’eau chaude sanitaire, de diamètre adapté et de longueur cohérente. Un modèle trop court travaille en traction. Un modèle trop long forme des boucles inutiles qui encombrent le placard et compliquent les vérifications.

• Raccord diélectrique rigide : adapté à une liaison fixe, directe et durable.
• Flexible sanitaire de qualité : utile pour corriger un décalage ou intervenir dans un espace réduit.
• Raccordements visibles : nécessaires pour repérer rapidement une fuite ou une oxydation.
• Accès au groupe de sécurité : indispensable pour les contrôles périodiques et une éventuelle vidange.

La notion d’accessibilité est souvent négligée dans les travaux logement. Un ballon caché derrière un habillage élégant peut devenir pénible à contrôler. Pourtant, quelques centimètres laissés autour des raccords évitent de déposer un meuble pour changer un flexible ou resserrer une connexion. Une rénovation cohérente ne se juge pas seulement à la réception du chantier. Elle se juge aussi au moment de l’entretien, plusieurs années plus tard.

Le calcaire constitue un autre sujet, souvent confondu avec la corrosion. Une eau dure favorise le dépôt de tartre dans la cuve et sur la résistance. Un appareil équipé d’une résistance stéatite, protégée par un fourreau, peut faciliter l’entretien dans les zones très calcaires. Le raccord diélectrique, lui, ne filtre pas les minéraux et ne diminue pas l’entartrage. Il protège le contact entre matériaux. Chaque équipement a son rôle propre.

Dans une maison orientée vers une meilleure performance énergétique, il est tentant de multiplier les accessoires. La logique la plus durable est plus simple : choisir le composant adapté, éviter les montages compliqués et conserver un accès aux organes essentiels. La fiabilité vient rarement d’un empilement de pièces ; elle vient d’un montage cohérent et lisible.

Sécurité plomberie du chauffe-eau : contrôles, entretien et prévention des fuites

L’absence de raccord diélectrique ne provoque généralement pas une fuite immédiate. C’est précisément ce qui rend l’oubli trompeur. Le ballon chauffe, l’eau circule et le groupe de sécurité évacue quelques gouttes pendant les cycles de montée en température. Tout semble normal. Pendant ce temps, une réaction électrochimique peut s’installer au niveau des raccordements et fragiliser les zones les plus sensibles.

Les premiers signes sont souvent discrets : coloration orangée autour d’un écrou, trace blanche ou brunâtre sur une tubulure, humidité qui revient après avoir été essuyée, dépôt sous le ballon ou odeur métallique dans un placard technique. Aucun de ces indices ne prouve seul une corrosion galvanique. Ils justifient néanmoins un contrôle rapide avant que le problème ne se transforme en dégât des eaux.

Un chauffe-eau ne se limite pas à sa cuve. Sa sécurité dépend aussi de sa fixation, de l’alimentation électrique, de l’évacuation du groupe de sécurité, de la qualité de l’eau et de l’état de ses raccordements. Un appareil lourd mal fixé sur une cloison inadaptée présente un risque distinct. Une évacuation bouchée sous le groupe de sécurité peut provoquer un débordement. Une remise sous tension à vide peut détruire la résistance. Le raccord diélectrique s’inscrit dans cet ensemble de vérifications simples mais déterminantes.

Mettre en place un contrôle annuel réaliste

Un contrôle annuel ne demande pas de matériel complexe. Il peut être réalisé au moment de la vérification du groupe de sécurité, selon les préconisations de son fabricant. Le but n’est pas de démonter l’installation chaque année. Il s’agit d’observer, de toucher les raccords avec un chiffon sec et d’identifier une anomalie naissante.

Camille, dont le ballon est installé dans une buanderie sous escalier, a conservé une trappe démontable devant les raccordements. Une fois par an, elle vérifie que le sol est sec, que l’évacuation reste libre et que les connexions ne présentent pas de trace d’oxydation. Ce geste prend quelques minutes. Il évite qu’une fuite lente atteigne un revêtement de sol ou le bois du meuble voisin sans être détectée.

• Vérifier l’absence de gouttes sous les raccordements d’eau chaude et d’eau froide.
• Observer l’état de la bague du raccord diélectrique et des filetages visibles.
• Contrôler que le groupe de sécurité est accessible et que son évacuation n’est pas obstruée.
• Rechercher toute trace de rouille, de calcaire ou d’humidité autour de la cuve.
• Conserver les factures, références et photographies du montage après installation.

Les documents liés à l’installation ont une utilité concrète. La facture du ballon, la référence du groupe de sécurité et quelques photos du montage facilitent un échange avec un artisan ou un service après-vente. En cas de problème, ils permettent aussi de montrer que les préconisations de pose ont été respectées. Une garantie est plus facile à faire valoir lorsque l’installation est identifiable et conforme.

Lorsqu’un raccord est déformé, fortement oxydé ou mal accessible, faire intervenir un professionnel reste préférable à un dépannage approximatif. Un plombier chauffagiste peut examiner le type de réseau, l’état du ballon et la compatibilité des matériaux. Ce regard est particulièrement utile dans les rénovations successives, où les tuyaux d’origine, les raccords modernes et les adaptations anciennes se croisent parfois sans logique apparente.

Le raccord diélectrique peut généralement durer entre dix et quinze ans lorsqu’il est de bonne qualité et correctement posé. Lors du remplacement du chauffe-eau, repartir avec des raccords et des joints neufs reste une précaution raisonnable. Le coût est limité, l’accès est ouvert et l’on évite de remettre en service une pièce vieillissante sur un appareil neuf.

La sécurité plomberie repose moins sur des gestes spectaculaires que sur une série de décisions cohérentes : identifier les matériaux, isoler les métaux incompatibles, respecter l’ordre de pose, surveiller les signes faibles et préserver l’accès aux équipements. Avant de refermer un coffrage, il faut s’assurer que chaque raccord est visible, étanche et adapté au réseau.

Où installer le raccord diélectrique sur l’arrivée d’eau froide ?

Lorsqu’un second raccord est nécessaire, il se visse directement sur l’entrée bleue du chauffe-eau. Le groupe de sécurité est ensuite monté sur ce raccord afin d’isoler la cuve du réseau et des éléments métalliques situés en amont.

Un seul raccord diélectrique suffit-il pour un chauffe-eau ?

Un raccord sur la sortie d’eau chaude est le minimum habituel. Sur un réseau cuivre côté eau froide et côté eau chaude, deux raccords sont recommandés pour isoler les deux liaisons du ballon.

Le raccord diélectrique protège-t-il contre le calcaire ?

Non. Il limite la corrosion galvanique liée au contact indirect entre métaux différents. Le tartre dépend de la dureté de l’eau et demande une stratégie distincte, comme un entretien adapté ou un chauffe-eau équipé d’une résistance stéatite.

Peut-on utiliser un flexible inox à la place d’un raccord diélectrique ?

Pas automatiquement. Certains flexibles ont une conception isolante, mais un flexible inox classique peut conserver une continuité métallique. Il faut vérifier sa composition, ses raccords et les indications du fabricant avant de considérer qu’il remplace une protection diélectrique.

Quand remplacer un raccord diélectrique de chauffe-eau ?

Un modèle en bon état peut accompagner le ballon durant de nombreuses années. Il est toutefois conseillé de poser des raccords et des joints neufs lors du remplacement du chauffe-eau, afin de repartir avec une étanchéité fiable et une isolation correcte.
