Installer ou remplacer un chauffe-eau paraît simple sur le papier. Dans la réalité, l’appareil relie plusieurs réseaux qui ne tolèrent pas l’improvisation : eau froide, eau chaude, évacuation, électricité et parfois circulation d’air. Un ballon correctement posé protège le logement contre les fuites, limite les pertes d’énergie et reste accessible lorsque vient le temps de l’entretien.
Le schéma d’installation n’est pas réservé aux professionnels. Il sert à comprendre l’ordre des raccordements, à vérifier ce qui manque avant de percer un mur et à dialoguer plus clairement avec un artisan. Dans une rénovation, cette lecture évite surtout les mauvaises surprises : groupe de sécurité sans évacuation, ballon fixé sur une cloison trop légère, câble non protégé ou unité thermodynamique placée dans un local inadapté.
En bref
- Le réseau hydraulique doit inclure une arrivée d’eau froide, une vanne d’arrêt, un groupe de sécurité, une évacuation et un départ d’eau chaude.
- L’alimentation électrique nécessite un circuit dédié, une terre continue et des protections adaptées au matériel.
- Le ballon plein est lourd : le mur, le sol ou le trépied doivent supporter la charge réelle une fois la cuve remplie.
- Un chauffe-eau thermodynamique ajoute des contraintes d’air, de bruit, de ventilation et d’évacuation des condensats.
- La mise sous tension intervient toujours après le remplissage complet de la cuve et la purge de l’air.
- L’accessibilité conditionne la facilité des futurs contrôles, réparations et opérations de détartrage.
Schéma installation chauffe-eau : comprendre les réseaux avant les travaux

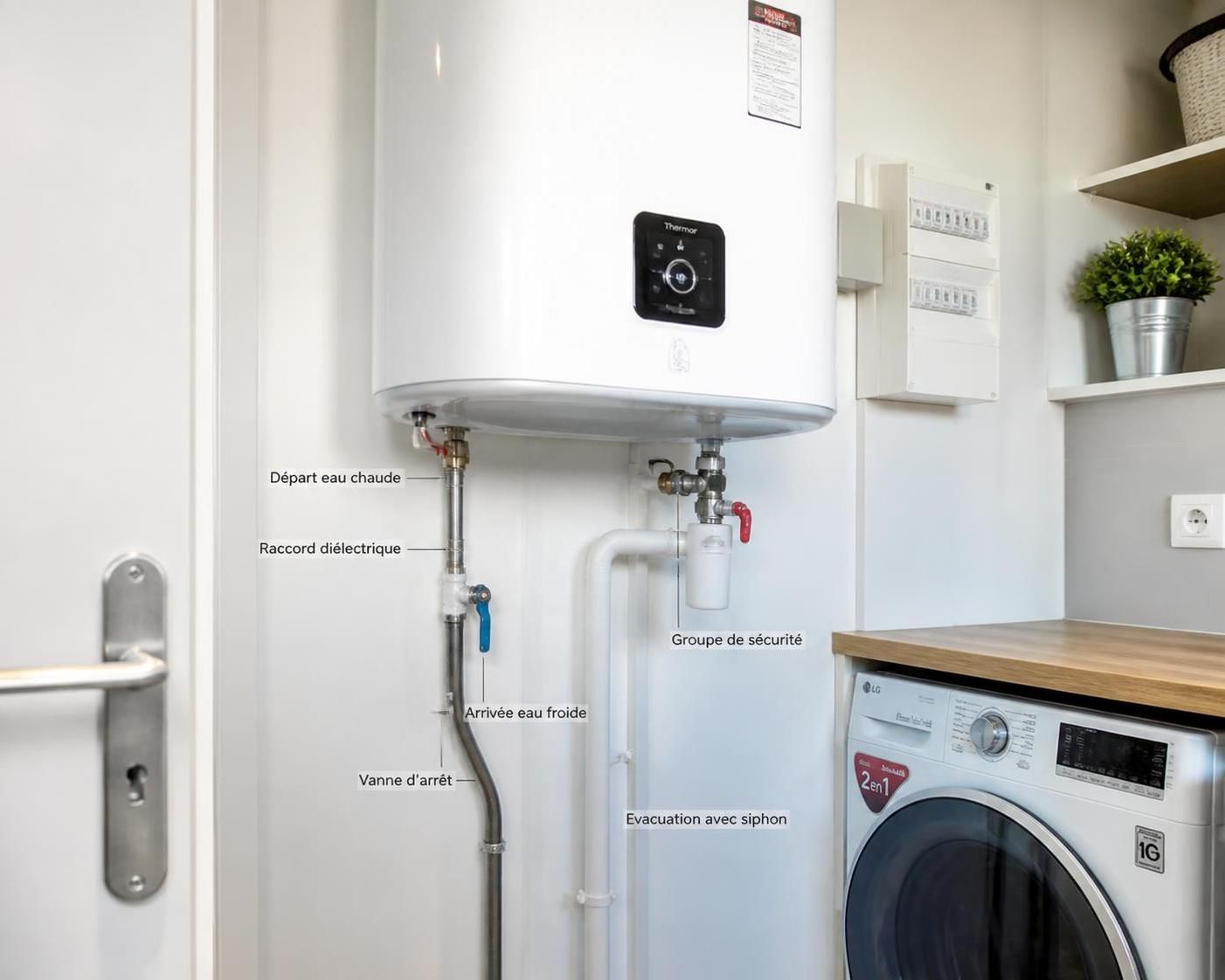

Un schéma complet de chauffe-eau se lit comme un plan de circulation. L’eau entre, chauffe dans la cuve, puis repart vers les usages de la maison. L’électricité alimente la régulation et la résistance ou la pompe à chaleur. Pour un appareil thermodynamique, l’air circule également autour de l’équipement. Ces réseaux sont liés, mais chacun possède ses propres règles de sécurité.
La première erreur consiste à regarder seulement les deux raccords visibles au-dessus du ballon. Un chauffe-eau n’est pas un simple réservoir. Lorsqu’il monte en température, l’eau se dilate et la pression augmente dans la cuve. Le groupe de sécurité est là pour libérer cette pression de manière contrôlée. Un léger écoulement pendant la chauffe est donc normal, à condition que l’eau soit conduite vers une évacuation adaptée.
Le circuit hydraulique Ă faire figurer sur le plan
L’arrivée d’eau froide sanitaire doit parvenir au ballon par une canalisation identifiable. Une vanne d’arrêt locale est installée en amont afin d’isoler l’appareil sans couper l’eau de toute la maison. Ce détail devient précieux lors d’une intervention sur le groupe de sécurité, une bride ou un raccord. Dans un logement ancien, l’absence de vanne dédiée oblige parfois à fermer l’arrivée générale, ce qui complique inutilement les travaux.
Après cette vanne, le groupe de sécurité prend place sur l’entrée d’eau froide, dans le sens prévu par le fabricant. Son rôle est de protéger la cuve contre la surpression. Son évacuation doit rester visible, raccordée à un siphon et dirigée vers les eaux usées. Une évacuation improvisée dans un seau ou derrière un meuble ne tient jamais longtemps : un oubli, une montée en température ou un bouchon suffisent à provoquer un dégât des eaux.
La sortie d’eau chaude se situe généralement en partie haute. Elle alimente ensuite la cuisine, la salle de bains, les lavabos et les autres points de puisage. Plus la distance entre le ballon et les robinets est importante, plus l’occupant attend l’eau chaude. Cela augmente aussi le gaspillage d’eau et les pertes thermiques dans les canalisations. Isoler les tuyaux traversant un garage ou un vide sanitaire reste un geste simple, souvent plus utile qu’un équipement sophistiqué mal implanté.
| Élément du schéma | Fonction | Point de contrôle utile |
|---|---|---|
| Vanne d’arrêt | Isole le chauffe-eau lors d’une intervention | Elle doit rester accessible et manœuvrable |
| Groupe de sécurité | Évite la surpression dans la cuve | Son rejet doit rejoindre une évacuation |
| Raccord diélectrique | Limite les risques de corrosion entre métaux | Vérifier sa compatibilité avec la plomberie |
| Départ eau chaude | Distribue l’eau vers les usages | Réduire les longueurs non isolées |
| Mitigeur thermostatique | Limite les risques de brûlure | Régler la température de sortie selon les besoins |
Le raccord diélectrique est parfois considéré comme une petite pièce secondaire. Pourtant, il peut préserver les connexions lorsque différents métaux se rencontrent dans le réseau. Cuivre, acier, laiton et certains raccords modernes ne réagissent pas tous de la même manière à long terme. Il est utile de comprendre le rôle du raccordement diélectrique d’un chauffe-eau avant d’acheter les pièces nécessaires.
Le circuit électrique ne se résume pas à une prise
Un chauffe-eau électrique ou thermodynamique doit disposer d’une alimentation adaptée à sa puissance et aux prescriptions de son fabricant. Le schéma électrique doit faire apparaître le tableau, le dispositif de protection, le circuit dédié, les conducteurs et la terre. La terre n’est pas une formalité administrative : elle contribue à la protection des occupants en cas de défaut d’isolement.
Avant toute manipulation, l’alimentation est coupée et l’absence de tension est contrôlée avec un appareil approprié. Un disjoncteur abaissé ne remplace pas une vérification. Dans certaines rénovations, les tableaux ont été modifiés plusieurs fois et les repérages sont devenus approximatifs. C’est précisément dans ce type de logement qu’un contrôle méthodique évite une erreur grave.
Léa et Thomas, qui réaménagent une buanderie près de leur garage, avaient prévu leur ballon sur un mur libre. En reprenant le plan, ils ont constaté que la sortie d’eau chaude traversait presque toute la maison et que le groupe de sécurité n’avait aucune évacuation proche. Déplacer l’appareil de quelques mètres et anticiper une évacuation a simplifié le chantier. Un schéma utile n’est pas un dessin décoratif : il révèle les contraintes avant qu’elles ne deviennent coûteuses.
Raccordement chauffe-eau électrique : fixation, plomberie et alimentation sécurisée
Le chauffe-eau électrique reste une solution courante dans les logements français. Son coût d’achat est souvent maîtrisé et son remplacement peut être relativement direct lorsque l’emplacement, les tuyaux et l’alimentation existent déjà . Cette apparente simplicité ne doit pas faire oublier le poids d’un ballon rempli. Selon sa capacité, une cuve contient plusieurs dizaines ou centaines de litres d’eau, auxquels s’ajoute le poids propre de l’appareil.
Le choix du support doit donc précéder la pose. Un mur en béton, en brique pleine ou en parpaing peut recevoir des fixations adaptées. Une cloison alvéolaire ou une plaque de plâtre ne peut pas porter seule un grand ballon. Dans ce cas, il faut prévoir un renfort structurel, un socle au sol ou un trépied compatible. Le chantier devient plus simple lorsque cette décision est prise avant l’achat du matériel.
Préparer l’emplacement et garder une zone d’entretien
Un bon emplacement est hors gel, stable et suffisamment proche des usages. Il doit aussi permettre de travailler autour du ballon. Un appareil enfermé derrière un coffrage fixe ou coincé au-dessus d’un meuble peut fonctionner pendant plusieurs années, mais chaque fuite ou remplacement de pièce devient alors compliqué. L’accès au groupe de sécurité, au capot électrique et aux raccords n’est pas un confort : c’est une condition de maintenance.
La proximité des salles d’eau et de la cuisine contribue au confort quotidien. Dans une maison de plain-pied, installer le ballon au fond d’un garage éloigné semble pratique parce que les réseaux existants s’y trouvent déjà . Mais les longueurs de tuyaux provoquent ensuite de l’attente au robinet. L’eau refroidie dans les canalisations est évacuée avant d’atteindre la bonne température. Ce sont des litres perdus chaque jour, sans que cela apparaisse clairement sur une facture d’énergie.
Dans une salle de bains, le respect des volumes de sécurité électrique demande une attention particulière. Les règles de la norme NF C 15-100 encadrent les équipements installés à proximité d’une baignoire ou d’une douche. Lorsque l’emplacement soulève un doute, l’avis d’un électricien est préférable à une adaptation hasardeuse. La conformité ne se juge pas seulement à la fin : elle se prépare au moment du choix de l’emplacement.
Suivre un ordre de pose cohérent
Une installation méthodique réduit les reprises. Le ballon est d’abord fixé ou posé, avec vérification de son aplomb et de sa stabilité. Les raccordements hydrauliques viennent ensuite, sans mettre les tubes en contrainte sur les filetages. Les canalisations doivent être maintenues et les joints adaptés aux raccords employés. Un montage qui force légèrement au départ peut finir par perler quelques semaines plus tard.
- Couper l’alimentation du circuit concerné et vérifier l’absence de tension.
- Contrôler le support, tracer les fixations et installer le ballon sur une structure dimensionnée.
- Poser la vanne d’arrêt, le groupe de sécurité et son évacuation vers un siphon.
- Raccorder l’eau froide sur l’entrée prévue et l’eau chaude sur la sortie haute.
- Ouvrir l’arrivée d’eau et un robinet d’eau chaude pour purger l’air de la cuve.
- Observer les raccords, puis rétablir l’électricité seulement lorsque le ballon est entièrement rempli.
- Contrôler la chauffe, l’absence de fuite et le comportement des protections électriques.
La règle essentielle est simple : jamais de mise sous tension avant le remplissage complet. Une résistance alimentée dans une cuve vide ou partiellement remplie peut être détériorée très rapidement. Cette erreur arrive souvent lors d’un remplacement fait dans la précipitation, notamment lorsque l’on veut retrouver de l’eau chaude le soir même.
Un contacteur heures creuses permet de programmer la chauffe selon le contrat d’électricité. La marche forcée reste utile pour un besoin exceptionnel, après une absence ou une consommation inhabituelle. En revanche, l’utiliser quotidiennement masque un problème de capacité, de programmation ou d’habitudes de consommation. Les repères pratiques pour utiliser la marche forcée d’un chauffe-eau permettent d’éviter cette confusion.
Un chauffe-eau électrique bien posé se remarque rarement au quotidien. C’est justement le signe d’un travail cohérent : eau chaude disponible, absence de bruit, aucune trace d’humidité et accès possible à chaque organe important.
Schéma chauffe-eau thermodynamique : air, condensats et nuisances sonores
Le chauffe-eau thermodynamique ne produit que l’eau chaude sanitaire. Il ne remplace pas le chauffage principal de la maison. Son fonctionnement associe un ballon de stockage à une petite pompe à chaleur qui prélève des calories dans l’air. Dans de bonnes conditions, il consomme moins d’électricité qu’un ballon électrique classique pour produire le même service. Mais ces bonnes conditions doivent être construites dès la conception.
Sur son schéma, deux réseaux connus apparaissent toujours : l’eau et l’électricité. Un troisième s’ajoute : l’air. L’appareil aspire de l’air, en extrait une partie de l’énergie, puis rejette un volume plus froid et généralement plus sec. Ce processus crée des condensats. Il faut donc prévoir une évacuation spécifique, souvent oubliée dans les projets trop rapides.
Choisir entre air ambiant, gaines et système split
Le modèle monobloc sur air ambiant puise l’énergie directement dans le local où il est placé. Un garage, une buanderie ou un cellier peuvent convenir s’ils ont un volume suffisant et une température compatible avec les préconisations du fabricant. En revanche, l’air rejeté refroidit la pièce. Installer ce matériel dans un local chauffé peut donc diminuer une partie de l’intérêt énergétique recherché.
Le ballon gainé utilise des conduits pour capter et rejeter l’air. Il offre davantage de souplesse, notamment lorsque le local technique est petit ou lorsqu’il faut éloigner l’air froid rejeté. Les gaines doivent toutefois respecter des longueurs, diamètres et nombres de coudes précis. Une gaine comprimée derrière une étagère, trop longue ou mal fixée augmente les pertes de charge. Le ventilateur force, le niveau sonore monte et la performance baisse.
Le système split sépare la cuve intérieure de l’unité extérieure. Cette configuration peut être intéressante pour éloigner le bruit des pièces de vie. Elle implique cependant une liaison frigorifique et une mise en service qui doivent être réalisées par un professionnel compétent. Ce point n’est pas négociable : la fiabilité du système dépend de la qualité des raccordements, de l’étanchéité du circuit et des réglages initiaux.
| Configuration | Emplacement souvent adapté | Vigilance principale |
|---|---|---|
| Monobloc sur air ambiant | Garage ou cellier ventilé | Le local est refroidi par le rejet d’air |
| Monobloc gainé | Pièce technique avec accès extérieur | Respecter les dimensions et parcours des gaines |
| Split | Ballon intérieur et unité extérieure dégagée | Intervention qualifiée sur le circuit frigorifique |
Évacuer les condensats et anticiper le bruit
Les condensats sont de l’eau produite lorsque l’air est refroidi. Leur évacuation doit se faire par gravité lorsque la pente le permet, ou avec une pompe de relevage si le réseau est trop haut. Laisser couler cette eau dans un bac à vider n’est pas une solution durable. Lors d’une période humide, l’appareil peut produire davantage de condensats et le récipient finit par déborder.
Dans le projet de Léa et Thomas, le ballon thermodynamique devait aspirer l’air près d’une bouche de VMC. Sur le plan, cette proximité semblait anodine. En réalité, les deux appareils risquaient de perturber leurs flux respectifs. La reprise d’air a été déplacée vers une partie plus dégagée du garage et l’évacuation de condensats a été ajoutée avant la finition du sol. Ce changement a évité une installation bruyante et difficile à corriger ensuite.
Le bruit mérite aussi une analyse concrète. Le compresseur et le ventilateur émettent un son régulier, parfois faible mais perceptible à travers une cloison légère. Une buanderie accolée à une chambre, un placard proche du séjour ou un sol résonnant peuvent transformer un appareil performant en gêne quotidienne. Des plots antivibratiles, des conduits correctement fixés et une implantation éloignée des pièces de repos améliorent nettement le confort.
Le coefficient de performance, souvent appelé COP, donne un repère intéressant. Il exprime le rapport entre l’énergie produite pour chauffer l’eau et l’électricité consommée. Mais ce chiffre dépend de la température de l’air utilisée lors de l’essai. Un ballon installé dans un garage froid en hiver ne se comportera pas comme le même modèle dans un local tempéré. Pour un chauffe-eau thermodynamique, l’emplacement fait partie de l’équipement.
Dimensionnement et emplacement du ballon d’eau chaude dans une maison
Le volume du ballon ne se choisit pas uniquement selon le nombre de personnes dans le foyer. Cette donnée donne une première direction, mais les habitudes font la différence. Deux adultes et deux enfants qui prennent des douches courtes à des horaires espacés n’ont pas le même besoin qu’un foyer de quatre personnes utilisant une baignoire, une douche à fort débit et deux salles d’eau en même temps.
Le sous-dimensionnement est visible rapidement : eau tiède en fin de soirée, attente avant la douche suivante et recours fréquent à la marche forcée. À l’inverse, choisir un ballon très grand « pour être tranquille » coûte plus cher, occupe davantage d’espace et maintient inutilement un volume important d’eau à température. La meilleure capacité est celle qui répond aux usages réels sans créer de surconsommation permanente.
Évaluer les besoins sans appliquer une règle automatique
Les repères courants pour un chauffe-eau thermodynamique placent souvent les besoins de deux à trois personnes entre 150 et 200 litres. Un foyer de quatre personnes s’oriente fréquemment vers 200 à 250 litres, puis vers 250 à 300 litres lorsque les besoins sont soutenus. Ces chiffres doivent rester des points de départ. La technologie choisie, la température de stockage, les habitudes de puisage et les périodes de présence dans la maison modifient le résultat.
Une douche peut consommer plusieurs dizaines de litres d’eau chaude, selon la durée et le débit. Un bain demande davantage. Installer une douchette économe, éviter les débits excessifs et régler correctement la température de distribution peuvent réduire le besoin sans diminuer le confort. Dans un projet de rénovation maison, ces petits choix sont parfois plus rationnels que l’achat d’un ballon plus grand.
Pour un petit logement, l’encombrement doit être étudié en même temps que la capacité. Un modèle de 100 litres peut sembler compact, mais sa hauteur, son diamètre, le dégagement nécessaire et le passage des tuyaux doivent être relevés avant commande. Ce guide sur les dimensions d’un chauffe-eau de 100 litres aide à vérifier si l’appareil peut réellement entrer dans un placard, une salle d’eau ou une buanderie.
RĂ©duire les pertes entre le ballon et les robinets
L’emplacement joue sur la consommation d’eau et sur le confort. Chaque mètre de canalisation contient de l’eau qui refroidit entre deux utilisations. Si le ballon est éloigné de la cuisine ou de la salle de bains, il faut attendre plus longtemps au robinet. Ce phénomène est encore plus sensible lorsque les tubes traversent une zone froide, comme un garage, une cave ou des combles.
Dans une maison rénovée, il peut être pertinent de rapprocher la production d’eau chaude du centre des usages, même si cela demande de modifier une partie du réseau. Il faut comparer le coût des travaux à l’amélioration obtenue. Les solutions universelles n’existent pas : dans certains logements, conserver un emplacement existant reste cohérent ; dans d’autres, déplacer le ballon de quelques mètres améliore durablement le quotidien.
- Relever le nombre réel d’occupants présents toute l’année.
- Identifier les douches longues, bains et usages simultanés.
- Mesurer les distances jusqu’à la cuisine et aux salles d’eau.
- Vérifier la température hivernale du local pour un modèle thermodynamique.
- Contrôler la résistance du mur ou du sol avant la commande.
- Préserver un espace pour la vidange, le contrôle et le remplacement des pièces.
- Prendre en compte le niveau sonore acceptable autour de l’appareil.
Les foyers équipés de panneaux photovoltaïques peuvent aussi réfléchir à l’usage de l’électricité produite en journée. Un pilotage adapté peut orienter un surplus vers l’eau chaude sanitaire, sans remettre en cause les protections indispensables du ballon. Le fonctionnement d’un routeur solaire pour chauffe-eau mérite d’être compris avant tout achat : il doit s’intégrer aux habitudes du foyer et à l’installation électrique existante.
Un bon dimensionnement ne vise pas le plus grand volume possible, mais le meilleur Ă©quilibre entre confort, place disponible, consommation et contraintes du logement.
Mise en service et entretien du chauffe-eau pour une installation durable
La mise en service est le moment où les défauts discrets deviennent visibles. Un raccord mal serré peut commencer à perler. Une évacuation sans pente peut se révéler lente. Un groupe de sécurité mal raccordé peut rejeter l’eau au mauvais endroit. Prendre le temps de contrôler l’ensemble dès le premier jour évite de découvrir une flaque dans un placard ou une trace au plafond plusieurs semaines après les travaux.
Pour un chauffe-eau électrique, le ballon doit être rempli, purgé et étanche avant tout rétablissement de l’alimentation. L’ouverture d’un robinet d’eau chaude permet de chasser l’air contenu dans la cuve. Lorsque le débit devient régulier, le remplissage est terminé. Les raccordements sont alors observés quelques minutes, puis l’appareil peut être alimenté.
Vérifier le fonctionnement dès les premiers cycles
Le groupe de sécurité peut évacuer un peu d’eau durant une phase de chauffe. C’est le résultat normal de la dilatation de l’eau dans la cuve. En revanche, un filet permanent hors période de chauffe, une fuite au niveau d’un raccord ou une évacuation qui déborde demandent une vérification. La cause peut venir d’une pression excessive, d’un organe entartré, d’un siphon bouché ou d’un joint mal positionné.
Une fuite ne doit jamais être banalisée, même lorsqu’elle semble minime. Une goutte répétée peut oxyder une pièce métallique, abîmer un meuble de buanderie ou humidifier lentement une cloison. Pour distinguer une fuite de raccord d’un problème de cuve ou de groupe de sécurité, il est utile de consulter les signes détaillés dans ce guide sur les causes de fuite d’un chauffe-eau.
Pour un modèle thermodynamique, les vérifications vont plus loin. Il faut observer l’entrée et le rejet d’air, écouter les vibrations, contrôler les gaines et confirmer le bon écoulement des condensats. Une gaine mal fixée peut vibrer sans provoquer de panne immédiate. Un tube de condensats insuffisamment incliné peut retenir l’eau. Ces défauts réduisent progressivement la performance et deviennent plus compliqués à corriger lorsque la pièce est terminée.
Entretenir les organes qui protègent le logement
Le groupe de sécurité doit rester accessible. Selon les consignes du fabricant, sa manœuvre périodique aide à prévenir son blocage et permet de vérifier que l’évacuation fonctionne. Cette opération se fait avec prudence, en prévoyant l’écoulement de l’eau. Si rien ne sort, si la commande reste bloquée ou si l’évacuation refoule, une intervention est nécessaire.
Dans les zones où l’eau est calcaire, le tartre peut s’accumuler sur la résistance et dans la cuve. Il augmente le temps de chauffe et peut réduire le confort. Les résistances stéatites sont souvent plus faciles à entretenir car elles ne sont pas directement immergées dans l’eau. Le choix d’une protection anticorrosion adaptée dépend également de la qualité de l’eau et du type de ballon.
La vidange est parfois requise pour accéder à une pièce interne ou éliminer des dépôts. Elle impose une méthode simple : couper l’électricité, fermer l’arrivée d’eau, ouvrir un robinet d’eau chaude et prévoir l’évacuation. Il ne faut pas démarrer cette opération sans avoir vérifié où partira l’eau. Un ballon de grande capacité représente un volume important, même lorsqu’il semble presque vide.
Le contrôle visuel reste l’entretien le plus accessible. Une trace blanche sous un raccord, un point de rouille, une odeur d’égout près du siphon ou une flaque autour du ballon sont des alertes utiles. Dans le cas d’un appareil thermodynamique, les grilles d’air doivent rester dégagées. Cartons, linge, étagères ou poussière accumulée diminuent les échanges d’air et dégradent le rendement.
Lorsque l’eau chaude devient insuffisante, la cause n’est pas toujours le ballon lui-même. Un thermostat, une résistance, une anode, un contacteur ou un réglage peuvent être en cause. La réparation doit être comparée à l’âge de l’appareil, à l’état de sa cuve et à la disponibilité des pièces. Une installation durable est d’abord une installation surveillée : quelques contrôles réguliers évitent souvent un remplacement subi.
Quels raccordements doivent apparaître sur un schéma d’installation de chauffe-eau ?
Le plan doit montrer l’arrivée d’eau froide, la vanne d’arrêt, le groupe de sécurité et son évacuation, la sortie d’eau chaude, ainsi que le circuit électrique dédié avec terre et protections adaptées. Pour un ballon thermodynamique, il faut ajouter les flux d’air, les gaines éventuelles et l’évacuation des condensats.
Pourquoi le groupe de sécurité est-il indispensable sur un ballon d’eau chaude ?
L’eau augmente de volume lorsqu’elle chauffe. Le groupe de sécurité évacue une petite quantité d’eau afin de limiter la montée en pression dans la cuve. Il protège ainsi l’appareil et doit rester accessible, avec une évacuation correctement raccordée.
Peut-on poser soi-mĂŞme un chauffe-eau thermodynamique ?
Les préparatifs peuvent être réalisés par une personne expérimentée, mais l’installation complète exige de maîtriser plomberie, électricité, circulation d’air, condensats et nuisances sonores. Un modèle split impose une intervention professionnelle pour le circuit frigorifique et sa mise en service.
Quelle température régler pour un chauffe-eau ?
Une consigne proche de 60 °C est souvent retenue pour concilier hygiène de l’eau et confort, sous réserve des recommandations du fabricant. Un mitigeur thermostatique en sortie peut abaisser la température distribuée et réduire les risques de brûlure.
À quelle fréquence contrôler un chauffe-eau ?
Une surveillance visuelle régulière des raccords, du groupe de sécurité et de l’évacuation est utile toute l’année. La fréquence du détartrage dépend de la dureté de l’eau. Pour un chauffe-eau thermodynamique, les grilles et conduits d’air doivent aussi rester propres et libres.
